一、故障現象

客戶送修一臺ABB ACS510變頻器到津信維修，故障現象是上電顯示F0021(電流測量故障)

ABB變頻器F0021故障解釋?zhuān)簝?nèi)部故障，電流測量超過范圍

二、維修過程

對于此故障，上海津信已經有較多同故障的成功修復案例，故障大都集中控制卡、電流傳感器或者運放MC33074回路。這些都跟電流檢測有關，如有損壞，符合觸發F0021故障的邏輯。

1，在檢測階段，更換控制卡主板進行測試，故障依舊，排除控制卡的故障，可以確認是電源卡的故障。
2，維修階段，進一步檢測電源卡上電流檢測電路：測量2個電流傳感器輸出正常，測量電流檢測回路運放MC33074輸出正常。

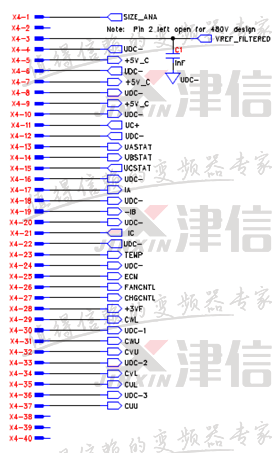

3，發現根據以往的常規檢測方法，檢測相關電路都正常。但是依舊有F0021報警存在。這時就需要再仔細排查，初步分析可能有別的錯誤信號觸發了該故障，檢測控制卡與電源卡連接排座，測量所有信號。在檢測過程中發現有個引腳點本該是獨立預留信號點，與其他信號點應無任何連接，但測量發現該引腳點與其他點有一定的阻值。如下圖紙中X4-40號腳。

4，將該連接排座拆下，檢測未見明顯異常情況。清洗板卡及連接排座，恢復安裝，再次測量信號，發現上述描述現象消失，測量各路信號正常，故障復位后未再報警，機器修復。
